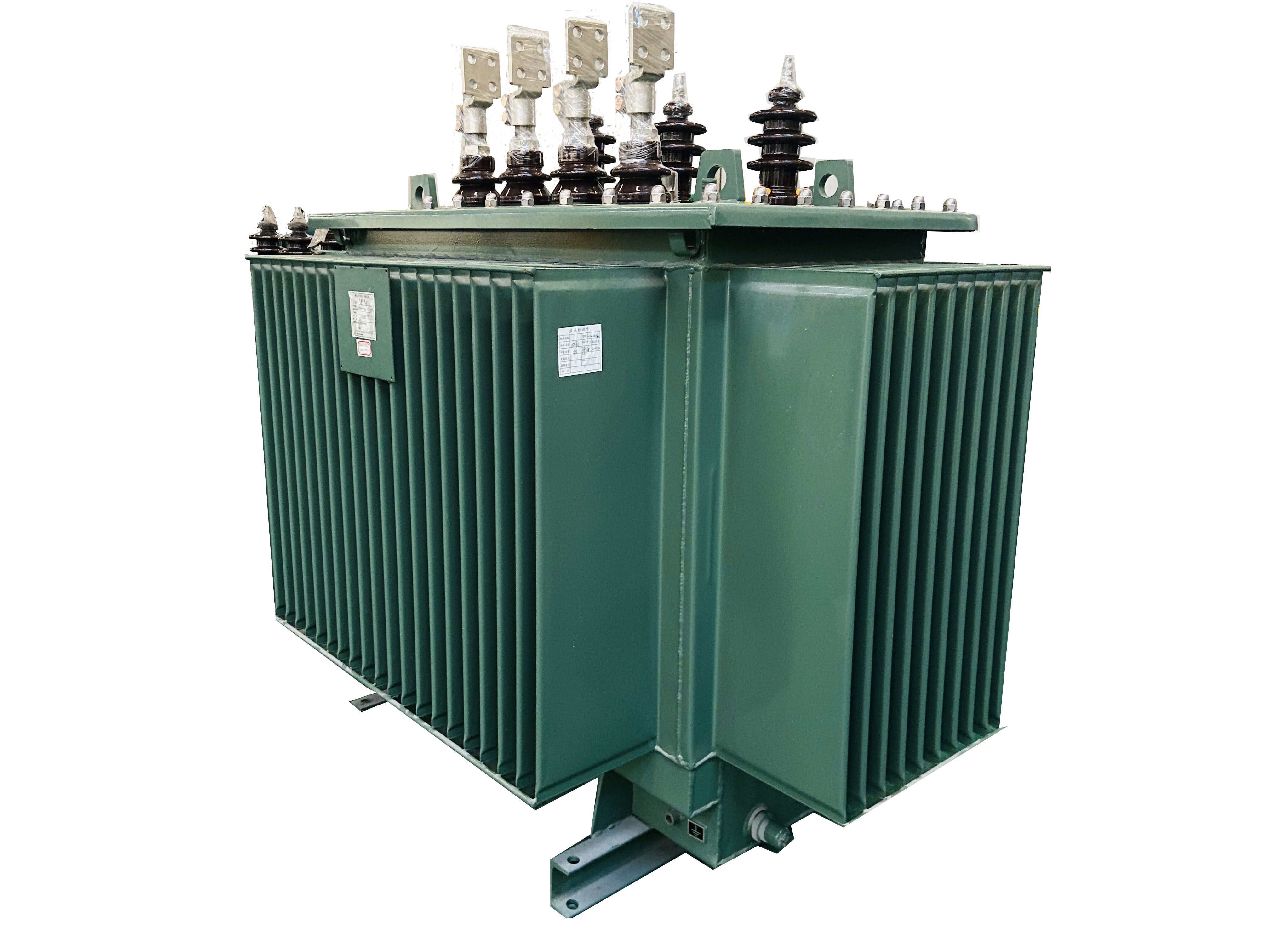

油浸式電力變壓器安裝使用說明書

本說明書適用于中電投響屏山風電場220KV 電力變壓器，作為產品運輸、裝卸、貯存、安裝運行等環節工作中基本技術要求和操作程序的指導性文件。

在使用本說明書時，應結合變壓器的具體結構和訂貨合同（含技術協議）要求，參照相關國家、行業標準和有關組部件使用說明書的技術要求進行施工。如有疑問請與生產商聯系以便妥善處理。

1、包裝

1.變壓器的主體和附件分開運輸。變壓器的主體、較長的導油管路、

支架、凈油器、儲油柜、片式散熱器及其控制箱、充滿變壓器油的套管型電流互感器組等，一般不包裝運輸，但所有管口應密封可靠，其中儲油柜的玻璃管式油位計用木盒保護。

2、63kV級及以上電容式套管、冷卻器及其控制箱等均單獨包裝。1.3 片式散熱器用風扇、40kV級及以下套管、吸濕器、硅膠、氣體繼

電器、測溫裝置、較小的導油管路、聯氣管、小車、備件等，為集中包裝。

3、 一臺變壓器有多個包裝箱時，箱體表面上有編號，裝箱單與出廠

文件一起包裝運輸。

2、運輸與裝卸

1、運輸要求

2.帶油運輸?shù)淖儔浩?，油箱?nèi)應充入合格的變壓器油，油面高度

離油箱頂，平頂時約100mm，梯形頂時約150mm。密封可靠，無滲漏油現象。

3、 充氣（指純氮?dú)饣蚋稍锟諝?，以下同）運輸?shù)淖儔浩鳎拖鋬?nèi)油

面高度為下部放油閥管徑上部約50mm。應充入純度大于99.9%、露點不高于-40℃的純氮?dú)饣蚵饵c(diǎn)不高于-40℃的干燥空氣，并應在油箱上部裝置補充氣體設備和壓力表，保持油箱內正壓力

0.015~0.03MPa。

4、運輸裝車和固定，按有關運輸部門規定和要求執行。特別提示必

須利用上節油箱的吊拌和下節油箱的吊軸孔進行變壓器固定，嚴禁使用加強鐵工藝孔、升高座或法蘭管等不能承受拉力的組附件。完成裝車后，應對索固件的位置進行有效的標記，以備運輸過程中和到達目的地時測定位移情況。

5、按照GB/T6451的要求，容量≥150MVA的變壓器主體運輸時應

裝沖撞記錄儀；一般情況下，容量＜150MVA的變壓器主體運輸時也應裝沖撞記錄儀。

6、帶有載開關的變壓器，運輸時將開關內變壓器油放至離頂面約

30mm。等
